Vespa 150S 1961 Chasis VTT Motor V201M

Despiece Vespa 150S 1961 Chasis VTT Motor V201M

LÁMINA 1

CÁRTER – CILINDRO

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 1 CÁRTER - CILINDRO
LÁMINA 2

CIGÜEÑAL – EMBRAGUE – SILENTBLOCKS MOTOR

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 2 CIGÜEÑAL - EMBRAGUE - SILENTBLOCKS MOTOR
LÁMINA 3

FRENO TRASERO – SECUNDARIO CAMBIO

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 3 FRENO TRASERO - SECUNDARIO CAMBIO
LÁMINA 4

ELÁSTICO – PRIMARIO CAMBIO – ARRANQUE

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 4 ELÁSTICO - PRIMARIO CAMBIO - ARRANQUE
LÁMINA 5

ENCENDIDO

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 5 ENCENDIDO
LÁMINA 6

FILTRO – CARBURADOR

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 6 FILTRO - CARBURADOR

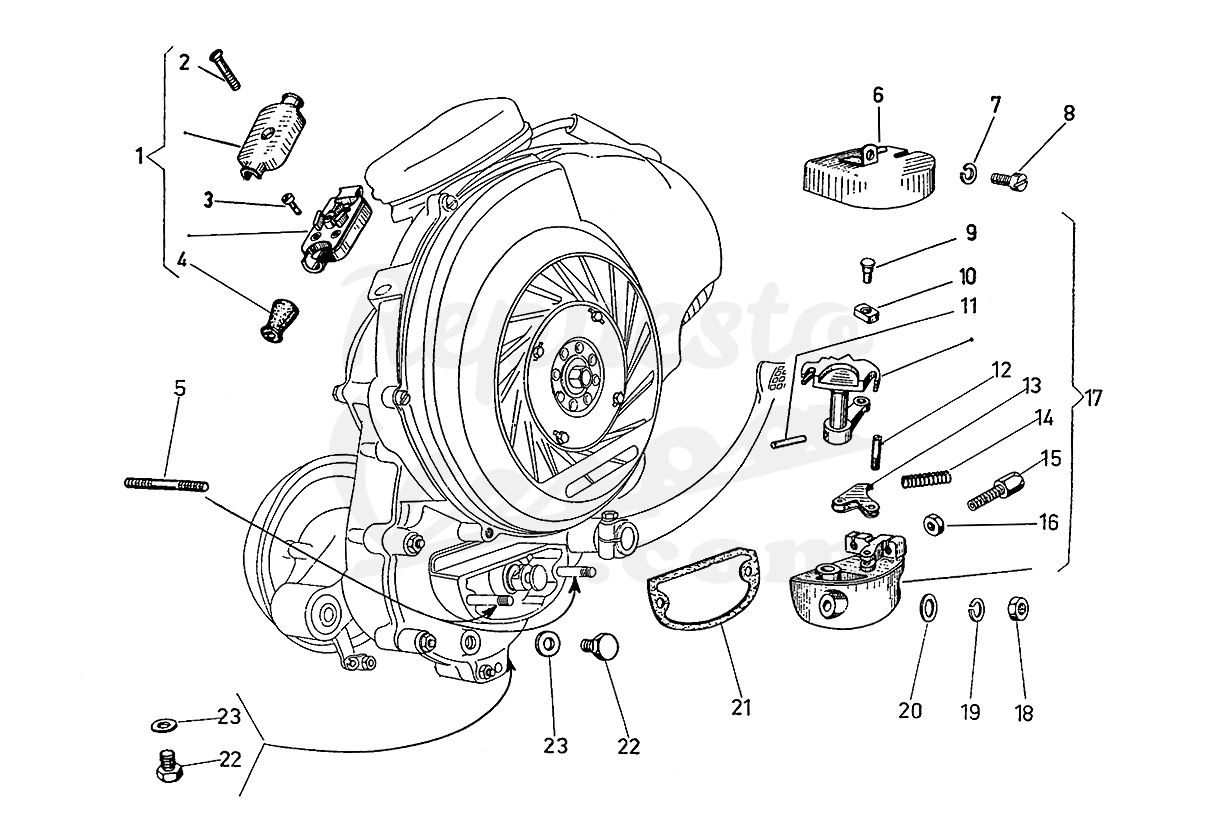

LÁMINA 7

CAJA CONEXIONES MOTOR – SELECTOR – TORNILLOS ACEITE CARTER

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 7 CAJA CONEXIONES MOTOR - SELECTOR - TORNILLOS ACEITE CARTER

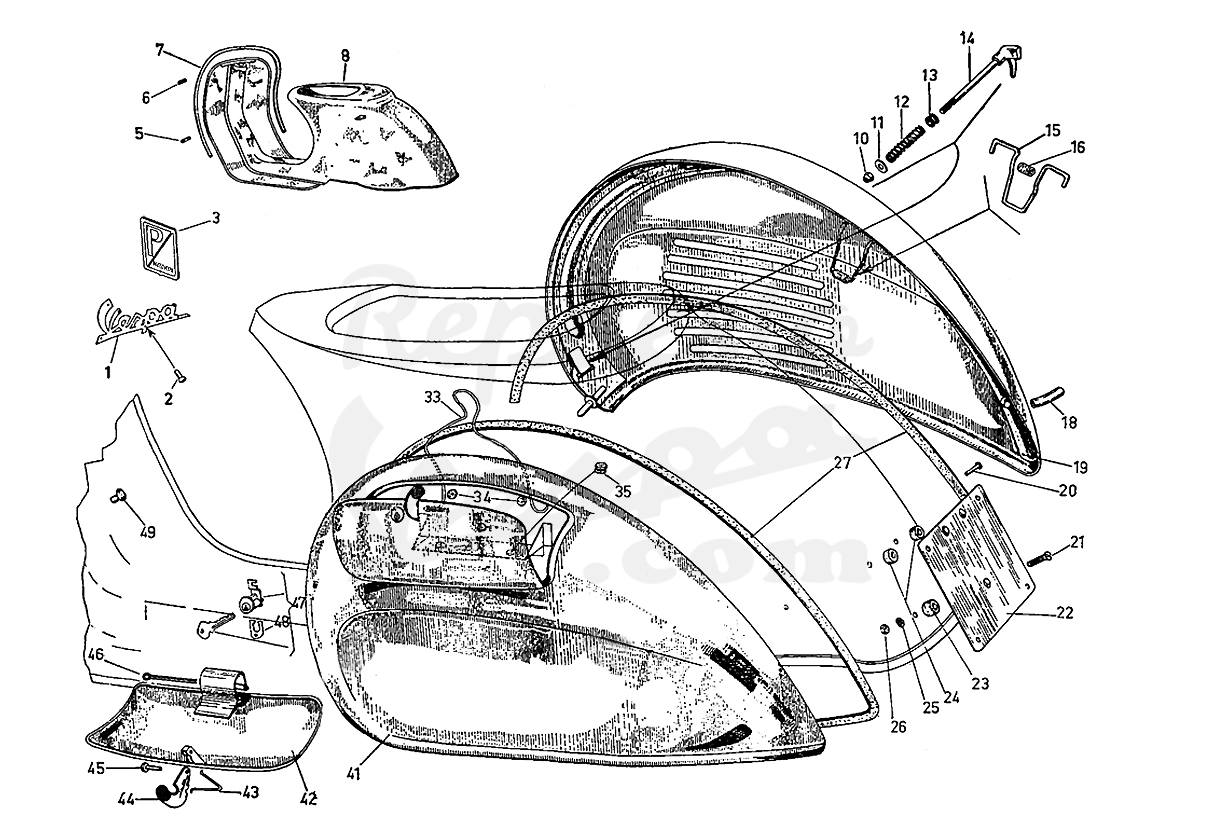

LÁMINA 8

CHASIS – ESCUDO – COFANOS

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 8 CHASIS - ESCUDO - COFANOS
LÁMINA 9

DEPÓSITO – ESCAPE – CABALLETE

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 9 DEPÓSITO - ESCAPE - CABALLETE
LÁMINA 10

ASIENTO – SUELO

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 10 ASIENTO - SUELO
LÁMINA 11

HORQUILLA – BUJE DELANTERO – FRENO DELANTERO – GUARDABARROS

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 11 HORQUILLA - BUJE DELANTERO - FRENO DELANTERO - GUARDABARROS
LÁMINA 12

MANILLAR

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 12 - MANILLAR
LÁMINA 13

DIRECCIÓN – AMORTIGUADORES – EJE BASCULANTE MOTOR – LEVA FRENO DELANTERO

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 13 DIRECCIÓN - AMORTIGUADORES - EJE BASCULANTE MOTOR - LEVA FRENO DELANTERO
LÁMINA 14

PEDAL FRENO – CABLES Y FUNDAS

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 14 PEDAL FRENO - CABLES Y FUNDAS
LÁMINA 15

GRUPO ELÉCTRICO – INSTALACIÓN ELÉCTRICA – FARO – PILOTO – CAJA CONEXIONES – CLAXON – INTERRUPTOR FRENO – BATERÍA

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 15 GRUPO ELÉCTRICO - INSTALACIÓN ELÉCTRICA - LLAVE DE LUCES - FARO - PILOTO - RESISTENCIAS - CLAXON - CAJA CONEXIONES MOTOR - INTERRUPTOR FRENO - BATERÍA
LÁMINA 16

CUENTAKILÓMETROS – RUEDA – SOPORTE RUEDA REPUESTO – BOLSA Y HERRAMIENTAS – ESPEJO RETROVISOR

DESPIECE VESPA 150S 1961 CHASIS VTT MOTOR V201M LÁMINA 16 CUENTAKILÓMETROS - RUEDA - SOPORTE RUEDA REPUESTO - BOLSA Y HERRAMIENTAS - ESPEJO RETROVISOR
